機械商品

ミニブラスター

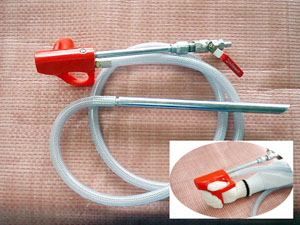

SG2000 サンドブラスター

SG2000 サンドブラスター
SG2000 サンドブラスター

省力化、能力アップ!
サクションガンサンドブラスター!

  • 特長
    • 操作が簡単でエアライン以外の付帯設備は不要である。
    • 高所・タワー車での作業を意識して製作、軽量で持ち運びが容易である。
    • 現地(メンテナンス)に最適。 またエレクション部
  • 用途
    • 溶接部、焼損部等部分的下地処理。 タンク構造足場上エレクション
    • 旧塗膜のサンドブラストによる除去後のダメ拾い。
    • 小面積の処理、処理程度の調整(例えばFRPの表面粗し)が必要な材質。
    • 橋梁、船舶、鋳物、鋳造、コンクリート、木材、プラスチック、
      ガラス、工芸用彫刻、メンテナンス業、船用品等利用の幅が広い。
  • 仕様
    • ブラスト能力      無制限
    • ブラストホース長    1/2˝×2.3m
    • 標準ノズル       タングステンカーバイト 3/8˝
    • 標準オリフィス     エアージェット 3/16˝ タングステン
    • エアー         5kg/㎠以上(コンプレッサー20HP以上)
    • エアー取り口      1/2以上の継ぎ手 エアーホース1/2以上ご用意ください

研磨材はグリッド、ショット、硅砂、ミネラルサンド(4号より粒度の小さいもの30~50メッシュ)のいずれも可能。

  • 使用上の注意
    • 使用の際は保護メガネ、マスクを着用してください。
    • 絶対に人には向けないで下さい。
ページトップへ カテゴリートップへ

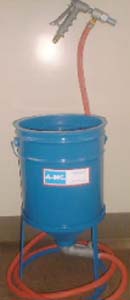

300 ブラスター

300ブラスター

省力化、能力アップ!
サクションガンサンドブラスター!

  • 特長
    • 操作が簡単でエアライン以外の付帯設備は不要である。
    • 軽量で持ち運びが容易である。
    • 研磨材の量の調節が簡単である。熟練不要。
    • 現地(メンテナンス)に最適。
    • コンプレッサーの能力によりノズルの選択が出来ます。
    • オプションでブラストホースの延長が出来ます。
  • 用途
    • 溶接部、焼損部等部分的下地処理。
    • 旧塗膜のサンドブラストによる除去後のダメ拾い。
    • 小面積の処理、処理程度の調整(例えばFRPの表面粗し)が必要な材質。
    • 橋梁、船舶、鋳物、鋳造、コンクリート、木材、プラスチック、
      ガラス、工芸用彫刻、メンテナンス業、船用品等利用の幅が広い。
  • 仕様
    • ブラスト能力      無制限
    • ブラストホース長    1/2˝×3m
    • 標準ノズル       ATS-6 3/8˝
    • 標準オリフィス     3/16˝
    • エアー         5kg/㎠以上(コンプレッサー5HP以上)
  • オプション

オリフィス

ノズル

エアー消費量/分
(5kg/㎠)

1/16˝

ATS-3 3/16˝

240㍑

1/8˝

ATS-5 5/16˝

625㍑

1/4˝

ATS-8 1/2˝

970㍑

ノズル…タングステン製
研磨材はグリット、ショット、硅砂、ミネラルサンド
(4号より粒度の小さいもの30~50メッシュ)のいずれも可能。

  • 使用上の注意
    • 使用の際は保護メガネ、マスクを着用して下さい。
    • 絶対に人には向けないで下さい。
ページトップへ カテゴリートップへ

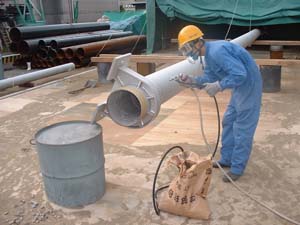

700 ブラスター

サンドブラスター No.700

省力化錆打機の決定版!!

  • 特長
    • 操作が簡単でエアライン以外の付帯設備は不要である。
    • 軽量であるため持ち運びが容易である。
    • 処理程度の調節が簡単である。
    • 低価格である。
  • 用途
    • 溶接部、焼損部の部分的下地処理。
    • 旧塗膜のサンドブラストによる除去後のダメ拾い。
    • 小面積の処理、処理程度の調整(例えばFRPの表面粗し)が必要な材質。
    • 鉄構、船舶、鋳物、工芸品、コンクリート、FRP、木材等。
  • 仕  様
    • ブラスト能力        エアーホースの延長で作業できる。
    • ブラストホース       長2.4m
    • 標準ノズル          1/4
    • 標準オリフィス        1/8
    • エアー           3.5~7㎏/㎠

オリフィス

ノズル

エアー消費量/分

4.2㎏/㎠

5.6㎏/㎠

※5/64

※1/4

45L

75L

※3/32

※1/4

90L

135L

1/8

1/4

180L

240L

スタンダード 700-714 セラミックノズル  700-709 アルミオリフィス

  • オプション 700-715 タングステンノズル
  • オリフィス選択 1HP以上(コンプレッサー)の場合5/64
            2HP以上(コンプレッサー)の場合3/32
            3HP以上(コンプレッサー)の場合1/8
    研磨材は、硅砂(5号より粒度の小さいもの)アルミナ・ガーネット・のいずれも可

  • 使用上の注意
    • 使用の際は保護メガネ、マスク等を着用して下さい。
    • 絶対に人には向けないで下さい。
ページトップへ カテゴリートップへ

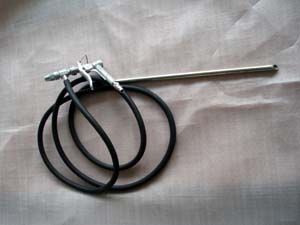

800 ブラスター

800 ブラスター

携行ブラスターの決定版!!

  • 特長
    • 操作が簡単でエアライン以外の付帯設備は不要である。コンプレッサーあればOK
    • 軽量であるため持ち運びが容易である。
    • 処理程度の調節が簡単である。
    • オールダイガストで製造し生産効率を高めエンドユーザーの皆様に低価格を可能にし提供することになりしました。
      この製品は1967年に販売し改良を重ねたロングセラー製品です。
  • 用途
    • 溶接部、焼損部の部分的下地処理、小物製品の処理
    • 旧塗膜のサンドブラストによる除去後のダメ拾い。
    • 表面処理が必要な材質に研磨材を簡単な選択でブラストできる。
    • 鉄構、船舶、鋳物、鋳造、コンクリート、FRP、木材等。
  • 仕様
    • ブラスト能力        エアーホースの延長で、どこでも作業できる。
    • ブラストホース       長2.4m
    • 標準ノズル         1/4
    • 標準オリフィス       1/8
    • エアー           3.5~7㎏/㎠

オリフィス

ノズル

エアー消費量/分

4.2㎏/㎠

5.6㎏/㎠

※5/64

※1/4

45L

75L

※3/32

※1/4

90L

135L

1/8

1/4

180L

240L

スタンダード 700-714 セラミックノズル  700-709 アルミオリフィス

  • オプション 700-715 タングステンノズル

オリフィス選択 1HP以上(コンプレッサー)の場合5/64
        2HP以上(コンプレッサー)の場合3/32
        3HP以上(コンプレッサー)の場合1/8
研磨材は、アルミナ・ガラスビーズ・ガーネット・硅砂(5号より粒度の小さいもの)のいずれも可。

  • 使用上の注意
    • 使用の際は保護メガネ、マスク等を着用して下さい。
    • 絶対に人には向けないで下さい。
ページトップへ カテゴリートップへ

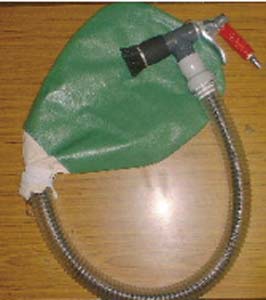

リターンブラスター

リターンブラスター

環境の問題をクリヤーしながら省力化を追及する!!

  • 特長
    • あらゆる素材の材質に適した研磨材が選択出来る。
    • 吐出口のエアーキャップをワークに押し当て塞ぐ事により、エアーの力で研磨材がリターンする。非常にシンプルで、機能的回収が出来る。
    • 小さなツールなので、足元か腰にセット。軽く扱いやすいので持ち運びに便利。
    • ブラストしても跳ね返りがない。
    • 付加価値の高い研磨材をリサイクルでき、使用出来る容量も2㎏で、ランニングコストの低減になる。
    • 研磨材の交換が簡単。
    • ワークの大きさを選ばず、また場所を選ばず、作業場所も3KからNew3K職場へ転換出来る。
    • ディスクサンダーからブラスト作業になり、高精度の表面コンディションが得られる。
    • 従来のバキュームブラストの欠点は高価格でランニングコストが高い、コストのわりに使い道がない等でしたがこのツールは1/30以下の低コスト。
    • 操作も簡単で、ホコリもサンダー掛程度。
    • 利用の方法が幅広く考えられる。仕事にアートに・・・
  • 研磨材の選択
    • ステンレス、ガラス等の硬い材質には・・・
      アルミナが適しており、異物によるモライ錆が出ない。ステンレスを白く仕上げる場合はガラスビーズが良い。
    • 自動車のボディ、FRP、アルミ、軟質材には・・・
      ガラスビーズ、プラスチックビーズ、ガーネットの砂が良い。
    • その他、鉄、塗膜の剥離、溶接焼けの処理には・・・
      鉱砂、スチールグリットが適している。
    • ※このリターンブラスターには粒度60μ以下の研磨材が適しています。
ページトップへ カテゴリートップへ

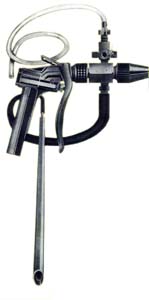

ウェットブラスター No.1000

ウェットブラスター No.1000

新しい夢を実現・・・
環境に優しさを求める!

● スタンバイ使用・操作方法
ポリ容器・バケツ等をご用意ください。
液体はビニールホース(ゴムホース)を研磨材に差し込みトリガーを引くだけ、簡単です。

サンド

サンド
木製品のサンディング、木を磨く、汚れを落とす匠の心

サンド・水

サンド・水
ガラス製品エッチング

サンド・オイル

サンド・オイル
機械部品のエッチング、汚れ落とし

サンド・水

サンド・水
ペイントの剥離塗り替え、木を知る

パワークリーナー

パワークリーナー
頑固な汚れ、グリース油落とし、サンド・オイル、エアー・洗剤、エアー・洗い油

※ 研磨材メデア-各種および粒度はお客様が選択してください。
例 砂6~8号
  オイルSAE:30
例 シェルWPオイル

ページトップへ カテゴリートップへ

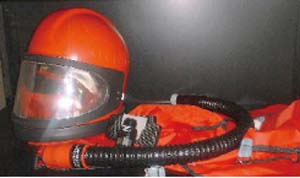

エアーラインマスク アポロ No.60

エアーラインマスク

安全、健康維持に最適な時代にマッチした新しいデザインの製品。
引き締まった色調、ブラストその他の作業に使用戴けるエアーラインマスクです。
上下左右、視界は超ワイドなヘルメット一体型、非常に軽い。
ヘルメットのみ脱着可能、安全で新しい気分で作業が出来ます。

エアーラインマスク

青色のチューブはオプション品(注文番号04110)はコンプレッサーから送られてきた暖かいエアーを冷たいエアー(Cool Air)に調節して快適にブラストして戴けるエアーコントロール供給装置です。
注文時国産のどのブラスト面マスクにも取り付けられる接続金具を用意しています。
クカップリングを用意致しております。
国産のメーカー名を伝えていただければ接続アダプターをオプションで販売いたしております。
ブラスト作業は非常に重労働であり、防塵面内、又体全体を冷たいエアーで冷やしてくれますので作業環境を良くし、快適な作業、能率向上に必要な装置です。
エアー圧は4㎏~6㎏で御使用下さい。

ページトップへ カテゴリートップへ

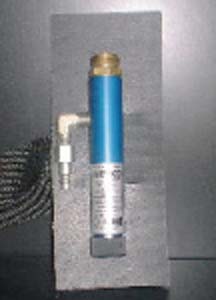

エアーコントロール・エアーチュビック

冬の寒さにも負けない、夏の暑さにも耐える。 私は、そのような装置です。

どのブラスト面や呼吸器面にもフイットします。
エアーライン面のホース内径を お知らせください。

冷暖房切替えスイッチ兼用エアー供給装置

冷暖房切替えスイッチ兼用
エアー供給装置
全てバンド付

冷房エアー供給装置

冷房エアー供給装置
全てバンド付

通常のエアー供給装置

通常のエアー供給装置
全てバンド付

安価な投資で作業環境を良くする。ご注文時エアー面のホース内径を、お知らせ下さい。
(低価額で、作業環境が変化し、能率と不安全行動がなくなりコミニュケイショーンが良くなり思いやりの心で安全が確保出来る!)

ページトップへ カテゴリートップへ

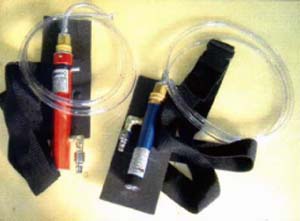

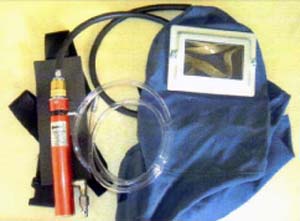

コントローラー

コントローラー
コントローラー

チュビック クラーバー青色 冷房用コントローラー
クラーウォームバー赤色 冷房・暖房兼用コントロール

下着と作業着の間に冷風を流す。
背中から、または前面から心臓側の形から右腰のバントエアーチューブを体にフィットさせる。

熱所の作業場や屋外・溶接・塗装

冬の屋外作業や寒冷作業には、赤の兼用を利用することで抵抗なくエアーラインマスクに利用できます。

食品工場での加工や色々利用されビックリ

また分岐し、ブラスト面や塗装のマスク面に応用してください。
またチューブホースを交換するだけで工作物の冷却に利用する作業や余熱作業にも応用されています。

ページトップへ カテゴリートップへ

パイプ内面ブラスト機・塗装機

パイプ内面ブラスト機 MU-11L MU-12L

MU-11L・MU-12L

  • 特長
    • 小口径直管の内面ブラストに最適です。
    • 直圧式サンドブラスト装置に接続して管内面を容易にブラスト出来ます。
    • パイプの回転は不要です。
      MU-11Lはヘッドが回転してブラスト出来ます。
      MU-12Lは360°のコーン状に研磨材を噴射しますので可動部がありません。
    • 調整可能脚により管径に応じて簡単にパイプの中心部に本体を保持出来ます。
    • ブラストグレードは本体の引っ張り速度によって自由に調整出来ます。
    • 小型軽量ですから取扱が容易で特別な技能は要りません。
  • 仕様

項目

MU-11L

MU-12L

可動能力(mm)

φ300~φ600
※(φ600~φ900)

φ80~φ125

φ125~φ300

ブラスト方式

ヘッド回転方式

コーンノズル方式

ノズル寸法

※ノズルの選定

---

空気消費量Nm/分

10.33

7.1

全長(mm)

約450

約450

重量(㎏)

約11

約4.8

MU-11L…ノズル2ヶを含む本体のみ(ご注文時ノズルを指定ください)脚・選択です。

標準セット脚 φ300~φ600(分別販売品)
MU-12L…ノズルを含む本体のみ(脚選択)

MU-11L

MU-11L

MU-12L MU-12L

MU-12L
アジャスタブル型脚(φ125~φ300) センタリング型脚(φ80~φ125)

  • MU-11Lのオプションノズル

ノズルNo.

品名

STOCK No.

ノズルサイズ(mm)

17

4

200-1524

φ6.2(1/4)×44

18

5

200-1525

φ8(5/16)×44

※19

5L

200-1527

φ8(5/16)×74

20

6

200-1526

φ10(3/8)×44

※19:600径まではノズルNo.20で範囲カバー出来る

ページトップへ カテゴリートップへ

パイプ内面塗装機

MU-2

  • 特長
    • エアレス機に接続して小口径直管の内面塗装が出来ます。
    • パイプの回転は不要です(ノズル回転により塗装します)。
    • 管径に応じて脚の開きを調整出来ますのでノズルをパイプの中心に保持できます。
    • 膜厚の調整は本体の引っ張り速度によって調整出来ます。
    • Hディスク・オリフィスの使用により良好なスプレーパターンを得られます。
    • 小型軽量ですので取扱が容易で特別な技能は要りません。
  • 仕様

項目

MU-2

可動能力(mm)※

φ150~φ400

動力

エアーモーター

ノズル回転数
(rpm)

40~280

空気圧
(㎏/㎝3)

モーター

3~6

ガン

3.5~7

チップ

扇形チップ

エアーホース接続口

1/4

ペイントホース接続口

1/4

回転数調整

エアーレギュレーター及び
エアーコックによる

全長(mm)

約650

重量(㎏)

約3.5

    • 適応管径がφ400以上の場合には脚の交換により適応します。

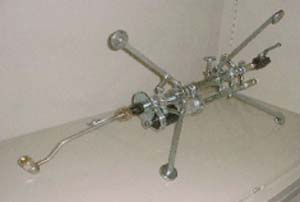

MU-2

MU-2
※写真のノズルエクテイションは600径のオプション品です

ページトップへ カテゴリートップへ

コーンチップ

円環スプレーチップ

塗料の圧力(エアーレス塗装機)のスプレーガンやポールガンに取付けするチップです。
パイプ内面や円筒形の内面に環状に塗装します。

チップナット

チップナット

TCチップ

TCチップ

ガスケット

ガスケット

フイルター

フイルター

TC-コーンチップ

コーンチップ
番号

ノズル径
mm

流量はリットル/分(1分間のリットル)
清水を基準にした単位です。

30cm距離から
スプレー環の幅
上の図

スプレー圧
70kg/㎠

スプレー圧
100kg/㎠

スプレー圧
140kg/㎠

TC-2

0.71

0.64

0.77

0.91

110ミリ

TC-3

0.71

0.95

1.1

1.3

150ミリ

TC-4

1.1

1.2

1.5

1.8

200ミリ

TC-6

1.1

1.9

2.3

2.7

250ミリ

TC-8

1.5

2.5

3.0

3.6

300ミリ

TC-9

1.5

2.8

3.4

4.2

350ミリ

TC-10

1.6

3.1

3.7

4.5

400ミリ

TC-12

1.9

3.8

4.4

5.3

450ミリ

TC-14

1.9

4.5

5.2

6.0

350ミリ

TC-15

2.1

4.7

5.5

6.4

400ミリ

TC-16

2.2

5.0

5.9

7.2

450ミリ

※スプレー環は、エッチングプライマー程度の粘度液体によるデーターです。
 エアーレススプレー圧力110kg/㎠でそれぞれの塗料などの粘度で環の幅に違いでます。
 例)エポキシはTC-6で200ミリの環スプレーです。
  環が広がらないのは粘度が高いと判断できます。希釈か口径の大きいサイズを選ぶ、また塗料のアミ越しをする。

注意
TC-9より口径の小さいサイズはチップフイルター100メッシュをお使い下さい。
TC-10以上の口径は50メッシュのフイルターをお使いください。
塗料により顔料粒子が大きい場合、塗料アミ越しの必要があります。
(100メッシュサイズ)に不適合で霧になりにくい。

ページトップへ カテゴリートップへ

ブラストノズル

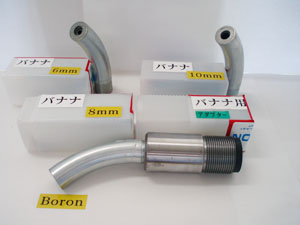

アングル40°バナナノズル(材質ボロンカーバイト)

バナナノズル

  • 作業に最適な工夫、狭隘なワーク箇所にも最適なノズル
  • ネジ1-1/4のブラスト。付け替えの手間省略の必要からバナナ専用のボロンライナーのアダプターを採用(厳しい品質作業に最適)

ネジは3/4NPS

品番

口径

長さ

6mmバナナノズル

6mm

117mm

8mmバナナノズル

8mm

117mm

10mmバナナノズル

10mm

117mm

ボロン製バナナ専用アダプター

アダプターアイテム

長さ

※1-1/4 NPSからノズルサイズ3/4 NPSへ

95mm

※粗目50mmからノズルサイズ3/4 NPSへ

95mm

※インチブラストホース直結専用ノズルホルダーアダプター

※ノズルホルダー用のアダプターは鋼製品なのでコストを下げる目的なので消耗するので交換下さい

ページトップへ カテゴリートップへ

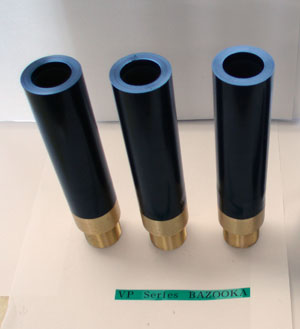

強烈ベンチュリーノズルsialon BAZOOKA!

サイアロン ベンチュリーノズル
BAZOOKA!

  • スタンダードベンチュリーノズルやハイスピードノズルより広角なブラストパターンが得られます
  • 研磨材の速度ロスが少なく、作業の能率が倍増(ハイスピードより35%勝る革命ノズル)

バズカの品種:SN159-VPシリーズ
ネジ1-1/4 NPS

品番

口径

長さ

SN159-6 VP

3/8”(10mm)

230mm

SN159-7 VP

7/16”(11mm)

230mm

SN159-8 VP

1/2”(13mm)

230mm

バスカ ノズル

ページトップへ カテゴリートップへ

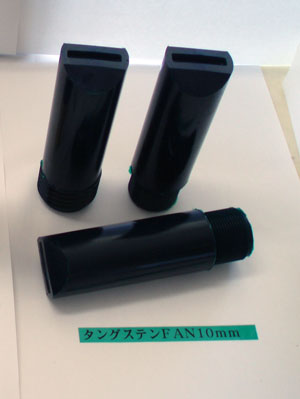

扇型FLATブラストノズル FAN

Flat Abrasive Nozzle(FANノズルと呼ぶ)

塗装チップを思い浮かべてください。
縦吹き、横吹きなど作業ワークにあわせ研磨材の節約など鉄筋やパイプや多角な鋼材に使用できて
便利!

ウレタンジャケット被覆、ノズル材質タングステン。
ネジは、ネジ1-1/4 NPSと、粗目ネジの50mmの2種類。

品番

口径スクエアー

長さ

FAN-6AP

6mm×34mm

160mm

FAN-650AP

6mm×34mm

160mm

ページトップへ カテゴリートップへ

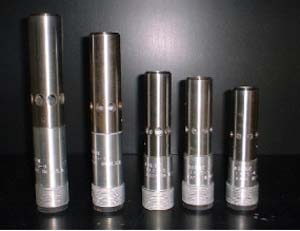

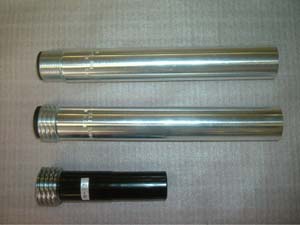

SN159 ブラストノズル

サイアロン ベンチュリーノズル
SN-159シリーズ

新複合素材(SiAlON)を採用(新素材であっても低価額)
・ 硬度93.5RHA(摩擦熱に強い宇宙技術素材)
・ 超ワイドスロットのロングベンチュリー
SN-159-Pシリーズは1-1/4インチ口径ネジ
ジャケット部も徹底的に軽量化、複合素材を採用(ウレタン被覆、ネジ部は真鍮)軽量。

商品名

ストックNo.

口径

長さ

SN-156-4P

真鍮4

1/4”(7.0mm)

5.33”(135.4mm)

SN-159-5P

真鍮5

5/16”(7.9mm)

5.70”(144.8mm)

SN-159-6P

真鍮6

3/8”(9.5mm)

6.70”(170.2mm)

SN-159-7P

真鍮7

7/16”(11.1mm)

7.95”(202.0mm)

SN-159-8P

真鍮8

1/2”(12.7mm)

9.00”(228.6mm)

SN-159-10P

真鍮10

5/8” (15.9mm)

9.07” (230.4mm)

SN-159-12P

真鍮12

3/4”(19.1mm)

9.07” (230.4mm)

SN-159-AP 1-1/4ネジ口径
ジャッケットとネジ部―全てウレタンジャッケット

ストックNo.

品名

口径

長さ

ウレタン4

SN-156-4AP

1/4(7.0mm)

5.33” (135.4mm)

ウレタン5

SN-159-5AP

5/16”(7.9mm)

5.83”(148.1mm)

ウレタン6

SN-159-6AP

3/8”(9.5mm)

6.83”(173.5mm)

ウレタン7

SN-159-7AP

7/16”(11.1mm)

8.07”(205.0mm)

ウレタン8

SN-159-8AP

1/2”(12.7mm)

9.14”(232.2mm)

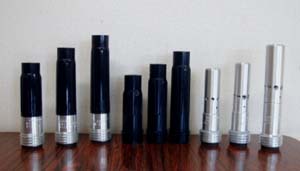

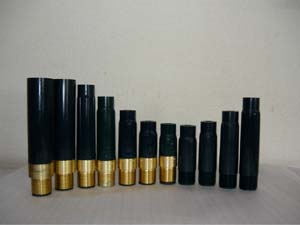

左から真鍮12P~ 右から7AP~

ページトップへ カテゴリートップへ

SN159 50㎜ ブラストノズル

サイアロン ベンチュリーノズル
SN-159シリーズ

新複合素材(SiAlON)を採用 (新素材であっても低価額)
・ 硬度 93.5RHA  (摩擦熱に強い宇宙技術素材)
・ 超ワイドスロットのロングベンチュリー。
SN-159-Pシリーズは国際規格ISO口径ネジ(50mmコントラクター)採用
ジャケット部も徹底的に軽量化、複合素材を採用(ウレタン被覆、ネジ部はアルミ)軽量

商品名

ストックNo.

口径

長さ

SN-156-450P

アルミ4

1/4”(7.0mm)

5.33”(135.4mm)

SN-159-550P

アルミ5

5/16”(7.9mm)

5.70”(144.8mm)

SN-159-650P

アルミ6

3/8”(9.5mm)

6.70”(170.2mm)

SN-159-750P

アルミ7

7/16”(11.1mm)

7.95”(202.0mm)

SN-159-850P

アルミ8

1/2”(12.7mm)

9.00”(228.6mm)

SN-159-1050P

アルミ10

5/8”(15.9mm)

9.07”(230.4mm)

SN-159-1250P

アルミ12

3/4” (19.1mm)

9.07”(230.4mm)

SN-159AP 国際規格ISO口径ネジ(50mmコントラクター)採用
ジャッケットとネジ部―全てウレタンジャッケット

ストックNo.

品名

口径

長さ

ウレタン5

SN-159-550AP

5/16”(7.9mm)

5.83”(148.1mm)

ウレタン6

SN-159-650AP

3/8”(9.5mm)

6.83”(173.5mm)

ウレタン7

SN-159-750AP

7/16”(11.1mm)

8.07”(205.0mm)

ウレタン8

SN-159-850AP

1/2”(12.7mm)

9.14”(232.2mm)

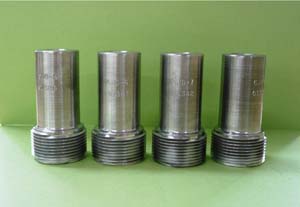

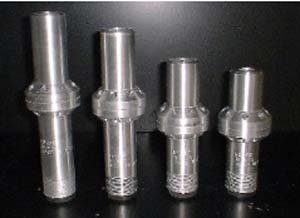

右よりSN159-○○○Pノズル
中央159-○○○Pノズル
左は国際規格だから当然50mmのSN125ハイスピードノズルもあります。

ページトップへ カテゴリートップへ

T125WIN その3 ノズル

特殊ノズル
材質:タングステンカーバイト

  • T-125ダブルベンチュリーノズル(ハイスピードノズル)
    • スタンダードベンチュリーノズルより35%広いブラストパターンが得られます。
    • 研磨材の速度ロスが少ない。
    • 前後一列に並んで大気の空気を取り込み再び押し出す、ハイスピードが得られる特徴がある。

ネジ1-1/4NPS

品番

口径

長さ(mm)

T125-4

6.4mm(1/4)

148

T125-5

8mm(5/16)

158

T125-6

10mm(3/8)

160

T125-7

11mm(7/16)

220

T125-8

13mm(1/2)

240

  • WINブラストノズル
    • 大気の空気を取り込み、又水道蛇口から水ホースでWINホースの金具に接続、ノズルのネジにセットし、僅かな水を供給するだけです。
    • Water Induction Nozzle
      大気の空気でエジェクト水を誘導するノズルで新しいシステムです。
    • Wet湿らせるサンドブラスト方式は環境汚染問題の塵、砂、鉱石砂に含まれた塵を解決します。

ウエットブラストWINノズル方式はエアーの引っ張る力で、ノズル先端部で極小の水でコントロールし鉱石砂材を湿らせる程度で錆戻りを防ぎ広拡のパターンが得られます。
塵を意識し、錆戻りを意識した作業には、1分間に1.8リットル(1升)で十分です。

品番

口径

長さ(mm)

WIN-4

6.4mm(1/4)

144

WIN-5

8mm(5/16)

156

WIN-6

10mm(3/8)

169

WIN-7

11mm(7/16)

206

WIN-8

13mm(1/2)

225

ページトップへ カテゴリートップへ

SN125WIN その4 ノズル

特殊ノズル
材質:サイアロン

  • SN-125ダブルベンチュリーノズル(ハイスピードノズル)
    • スタンダードベンチュリーノズルより35%広いブラストパターンが得られます。
    • 研磨材の速度ロスが少ない。
    • 前後一列に並んで大気の空気を取り込み再び押し出す、ハイスピードが得られる特徴がある。

ネジ1-1/4NPS

品番

口径

長さ(mm)

SN125-4

6.4mm (1/4)

148

SN125-5

8  mm(5/16)

158

SN125-6

10mm(3/8)

160

SN125-7

11mm(7/16)

220

SN125-8

13mm(1/2)

240

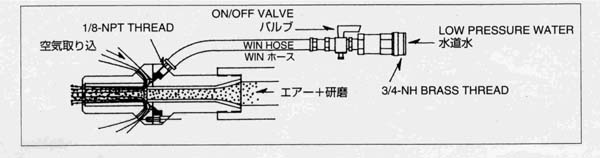

  • SN200-WINサイアロンブラストノズル
    • 大気の空気を取り込み、又水道蛇口から水ホースでWINホースの金具に接続、ノズルのネジにセットし、僅かな水を供給するだけです。
    • Water Induction Nozzle
      大気の空気でエジェクト水を誘導するノズルで新しいシステムです。
    • Wet湿らせるサンドブラスト方式は環境汚染問題の塵、砂、鉱石砂に含まれた塵を解決します。

ウエットブラストWINノズル方式はエアーの引っ張る力で、ノズル先端部で極小の水でコントロールし鉱石砂材を湿らせる程度で錆戻りを防ぎ広拡のパターンが得られます。
塵を意識し、錆戻りを意識した作業には、1分間に1.8リットル(1升)で十分です。

品番

口径

長さ(mm)

SWIN-4

6.4mm (1/4)

144

SWIN-5

8mm  (5/16)

156

SWIN-6

10mm (3/8)

169

SWIN-7

11mm (7/16)

206

SWIN-8

13mm (1/2)

225

ページトップへ カテゴリートップへ

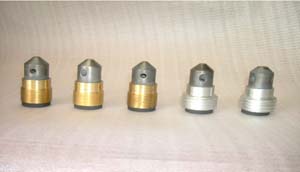

アングルノズル

アングルノズル タングステンカーバイト
作業の問題をクリアーしながら省力化を追及する!!

左1-1/4NPSネジと右50mmネジ
種類(口径/孔数/角度)長さ80ミリ

ホルダーネジ
1-1/4NPS

孔数
角度

ホルダーネジ
粗目50mm

孔数
角度

T045-5(8mm)

45度1孔





T045-6(10mm)

45度1孔

T045-650(10mm)

45度1孔

T045-8(13mm)

45度1孔





T090-5(8mm)

90度1孔





T090-6(10mm)

90度1孔

T090-650(10mm)

90度1孔

T090-6(13mm)

90度1孔





T045-53(8mm)

45度3孔

T045-5350(8mm)

45度3孔

T045-63(10mm)

45度3孔





T045-83(13mm)

45度3孔





T090-53(8mm)

90度3孔





T090-63(10mm)

90度3孔





T090-63(13mm)

90度3孔





作業の内容と利便性でノズルを選択下さい。

ページトップへ カテゴリートップへ

ショートベンチュリーノズル

ブラストノズル
材質 : タングステンカーバイト

  • ショートベンチュリー
    • 短くてもベンチュリー
    • 小回りのきくノズル
    • 狭隘な構造物やタンクなど機能性を重視し、長さを一定にし、そしてベンチュリー機能も生かしました

ネジ径1-1/4 MPS

品番

口径

長さ(mm)

CJD-4

6.4mm

80

CJD-5

8mm

80

CJD-6

10mm

80

CJD-7

11mm

80

CJD-8

13mm

80

ページトップへ カテゴリートップへ

スーパーロングノズル

スーパーロングREXノズル
材質:BP200ボロン系セラミック

    • 研削材の速度が増加し作業効率アップを実現
    • 標準のコンプレッサー圧力で作業時間の短縮実現/省エネ
    • 軽量、長くても980g

162ミリ長さNノズルのタングステンベンチュリー

アルミジャケット 寸法長さ 30センチ

品名

ノズル口径

ホルダーネジ

長さ

REX6

3/8
10mm

1-1/4 NPS

30cm

REX60

3/8
10mm

50mm

30cm

REX8

1/2
12.5mm

1-1/4 NPS

30cm

REX80

1/2
12.5mm

50mm

30cm

ページトップへ カテゴリートップへ

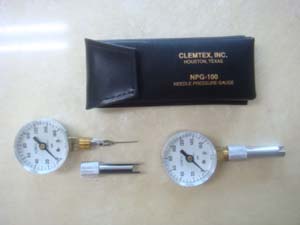

ブラストホース 圧力計測器

NPG-100
ブラストホース中のエアー圧力計測器

NPG-100

※交換専用針オーダーNo.20378

  • 使用説明
    • 圧力計の金属製針キャップのネジを緩めながらはずす。

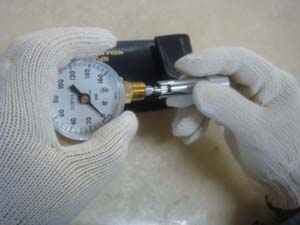

    • 針キャップの先端の凹部分を利用して、ネジをきつく締める(下図右参照)。
    • 針とホースの針を挿入する部分に潤滑油を塗る。

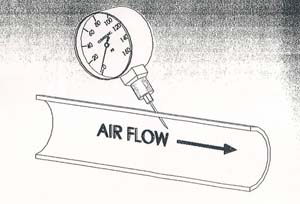

    • 空気の流れの向きに対して45度の角度をつけてホースに針を挿入する(下図左参照)。
    • 圧力計の数値を記録する。
    • 使用後は金属製針キャップを収納して保管します
      (携帯時は身体を傷つける危険防止のためにもキャップをして下さい)。
NPG-100
NPG-100
ページトップへ カテゴリートップへ

ブラストライト

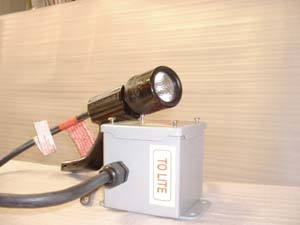

#3400 S1型(プラグ1本取)

#3400 S1型(プラグ1本取)

ブラストライトと電気コード組合せ!!
1.#3400+23mコードセット
2.#3400+46mコードセットの2種類が有ります。
又、パワーコードは23m継電線があります。
(3113-1プラグ使用、別途注文して下さい)

多目的ライト"ブラスト作業ライト"

  • 特長
    • 安全に使用して頂く為、100V⇒変換12Vに変換器が付いております。
    • 低電圧に変換する為、ショート、火災、感電の事故が未然に防げます。
    • ブラストダメージ防止の為、電気コードも太いコードを採用しております。
    • 電球は、12Vの強力なハロゲンランプを使用しております。
    • レンズも防弾・耐熱ガラスを使用しております。
    • USAでは1.8m離れた場所から光束基準【SSPC基準値】があります。その基準を合格しています。
    • 自動車と同じルーメン(光を束ねる)原理で非常に明るく、電球はハロゲン球を使用していますのでとても安心です。
  • 用途
    • タンク等の内面処理時の暗に安心して正確なブラスト作業が出来ます。
    • 打ち残しが無く、手戻り作業が省けます。
    • ノズルに取り付けるので作業がしやすくなった。
    • 発電所・石油会社・化学会社等は、電源が100V以下の規制がある。
  • 備考
    • 商品は1本プラグ型になります。
    • 修理パーツは裏側に記載しています。
    • ブラストライトはパワーパック【変換器】から60m程度まで延長可能です。

※詳細は説明図に記載しています。

ページトップへ カテゴリートップへ

ベンチュリーブロアー

MU-2
MU-2

軽量でパワフル!最大の効果を発揮!!

圧縮空気を動力として効率的に換気するエアーブロワー。
軽量、高性能、持ち運びに便利、メンテナンス不要と非常に優れています。
少ない動力供給エアーで排出量を多くする個々の技術の問題を解決したブロワーです。
多くの工場・製造所等で使用されています。

  • 特長
    • 送風・排気はエアーブロワーの向きを変えるだけ。
    • メンテナンス不要。
    • 動力羽根無し、加熱等による火災爆発等の危険が無い。

圧縮空気をミキシングチャンバーのノズルでジェト気流に変えることで廻りの空気体積がベンチュリーの気流運動により大容量エアーに誘導されます。

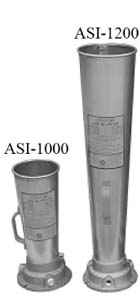

型式寸法

型式

全長

カプラー口径

重量

ASI-1000

41.28㎝

1/2

2.50㎏

ASI-1200

81.28㎝

1/2

3.86㎏

性能 空気圧力と空気量により性能が変化します。

供給圧力

型式

総風量
m3/hr

供給エアー
m3/hr

4.2kg/㎠

ASI-1000

1657

50

ASI-1200

2080

50

5.6kg/㎠

ASI-1000

1997

62

ASI-1200

2470

62

  • 安全に使用するための注意
    • エアー圧力は10kg/㎠以上で使用しないで下さい。
    • 危険性ガスが発生すると判断される現場に於いては、日常静電気防止コードを取りアースさせて下さい。
    • 引火性ガス、危険ガスを排出する場合は、屋外へ排出してください。
    • 高所で使用する場合は必ず固縛して御使用下さい。
    • 使用中は強力な吸引力が働き固体物等が吸引されるため危険です。
      設置場所は、液体、土、石、金属片等が吸い込まないよう設置して下さい。
ページトップへ カテゴリートップへ

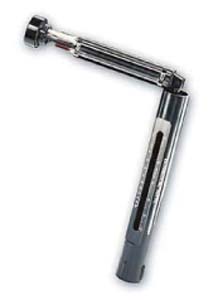

バカラック温湿度計

Sling Psychrometer
バカラック温湿度計12-9015
(形式:12-7043型アルコールタイプ)

MU-2
MU-2
  • 特長
    • -5℃~50℃までの構造物内部、外気温湿度が測定出来ます
    • ポケットサイズ(20cm)で携帯便利、精確な数値を測定出来ます
  • 交換パーツ
    • 12-0265【水銀球、(温度計・湿度計とも同じです。)1本入り。】
    • 12-0011【湿球綿芯、4本入り】
MU-2

①12-0011【湿球綿芯】
4本入り

②12-0327【アルコール交換球】
1本(同じ球、温・湿)

MU-2

A.エンドキャップ
B.湿球計目盛(チューヒブケース上側)
C.クリップ
D.スイベルASSY
E.チューブケース
F.湿度%目盛
G.温球計目盛ボディ
H.湿球(綿芯)

MU-2

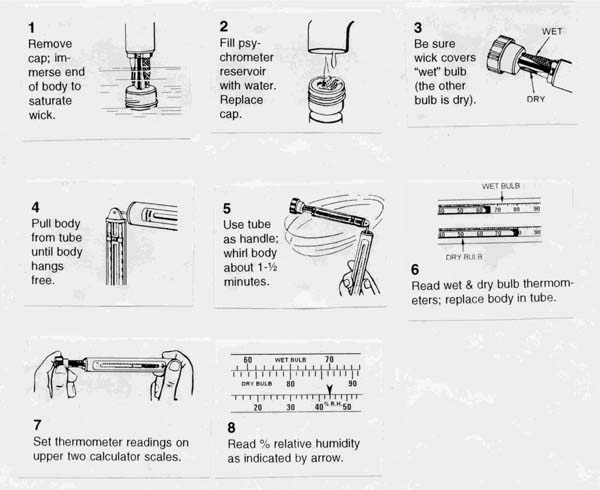

  • 操作方法
    • まずエンドキャップ(ネジ式)を外す。温湿度計ボディを引き出し、湿球の綿芯を湿らせる。
    • 蛇口の場合キャップを外して、水を注ぎ込みます。
    • エンドキャップを元通りにセットし、湿球の所まで綿芯が湿っているかを確認する。
    • チューブケースから完全に引き出し温湿度計ボディを吊り下げる。
    • 手でチューブケースを持ち、温湿度計ボディを回転させる。
      約1分30秒程度{120回転~180回転程度}
    • 湿球の温度と乾球温度計を読む。
      温湿度計ボディをチューブケースに差し込む。
    • 差込セット後、チューブケース上側(湿球固定目盛ウエット【WET】)を読んだ湿度とボディの乾球温度計目盛ドライ【DRY】をスライドさせ、DRYスケール目盛とWET目盛を合致させる。
    • 湿度(%)は下側固定スケールの矢印位置数値を読む
ページトップへ カテゴリートップへ

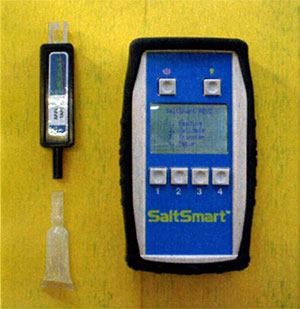

塩分測定計

塩分測定計
SaltSmart Model 2000

塩分測定計
  • 対応規格
    • ISO 8502-9
    • SSPC
    • NACE SP0508
    • IMO PSPC
    • US NAVY 009-32 FY12
  • 特徴
    • ポータブルで低価額
    • 一回ごとの測定キット(センサー+アンプル)使用するので、相互汚染が無くなる
    • 多数のサンプルが同時並行測定可能、操作簡単
    • 本体に250データ記録、USB―PC接続可能
    • 使用材料が脱イオン水なので非危険物です

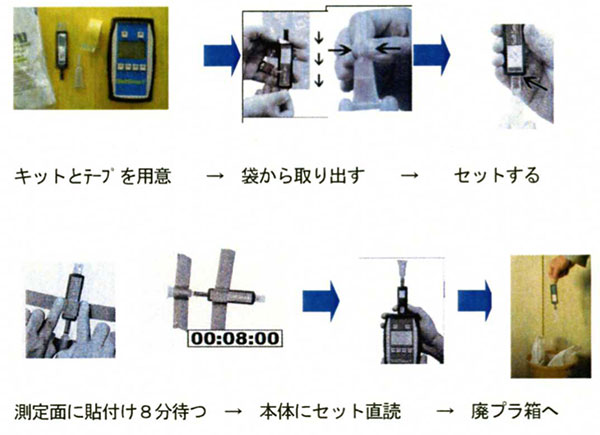

測定手順
  • 測定手順
    • キットとテープを用意。
    • 袋から取り出す。
    • セットする。
    • 測定面に貼付け8分待つ。
    • 本体にセット直読。
    • 廃プラ箱へ。
  • 仕様
  • モデル

    SaltSmart Model 2000 Salt Contamination Meter

    測定方式

    電気伝導率法

    測定範囲

    0-150us/cm (0-155 ㎎/㎡)

    分解能

    1us (1.03 ㎎/㎡)

    測定精度

    1%

    測定温度

    0-50℃

    温度自動補償

    25℃換算値を表示

    温度係数

    2.0%/℃

    電源

    乾電池単3形2本

    計測件数

    100件以上(バックライトの使用状況により)

    測定時間

    センサーとアンプル液を貼付8分、直読15秒

    サンプル接触面積

    20.6mm × 15mm (309㎟)

    外形サイズ

    160mm × 80mm × 30mm

    メモリ保存

    約10年間

    重量

    1.2kg(本体・ケース・USBケーブル・乾電池含む)

    MADE IN U.S.A

ページトップへ カテゴリートップへ

プレス-O-フィルム(Press-O-Film) 素地表面粗さ測定

ISO 8503-1国際規格  surface roughness characteristics of blast-cleaned steel substrates PART 1: specifications and definitions for ISO surface
Profile comparators for the assessment of abrasive blast- cleaned Surfaces
日本工業規格:素地調整用ブラスト処理面の試験及び評価方法JIS Z 0313:2004
及びASTM D4417・SSPC・NACEテスト方法 適合製品

特徴  早い・正確・経済的・ブラスト現場携帯携行(スモール)・記録
素地調整用ブラスト処理面の試験及び評価方法JIS Z 0313:2004の表面粗さの
測定・評価法に基づく「テープ転写法」 レプリカテープを使用する。
レプリカテープの種類

一ロール当り50枚入り

粗さの範囲



COARSE

20~50μ



PAINT

32~85μ



X-COARSE

40~115μ

標準

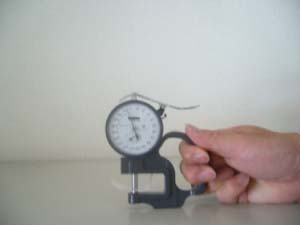

マイクロメーター(ダイアル膜厚ゲージ)DIAL THICKNESS GAGE

マイクロメーター(ダイアル膜厚ゲージ)
DIAL THICKNESS GAGE

ページトップへ カテゴリートップへ
